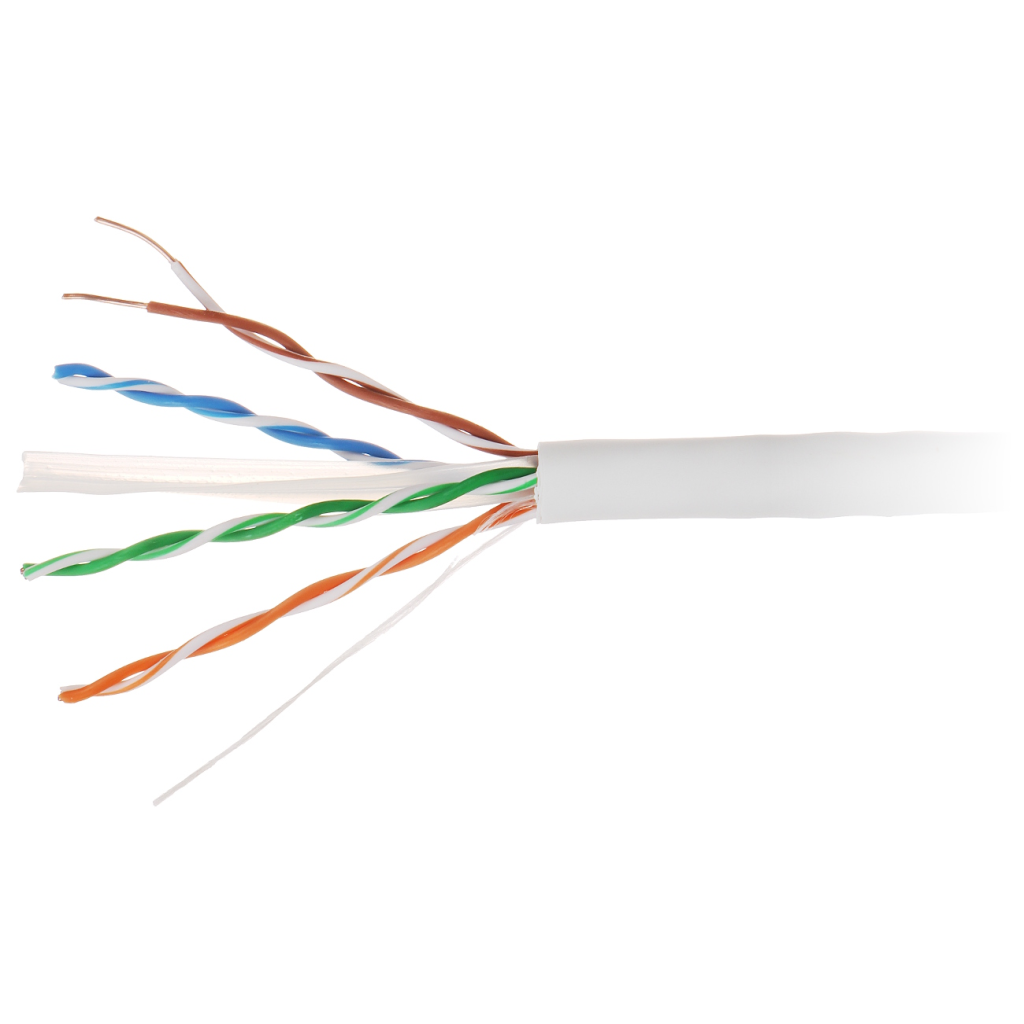

DAHUA DH-PFM923I-6UN-C, CAT6 305m, 24AWG 0.53mm, UTP, %100 Bakir, LSZH Halogen Free Kablo, Beyaz Renk

Conductör

Malzeme

Oksijensiz bakir (%99,97 saflikta)

Çap

0,53 mm ± 0,01 mm

Yalitim

Malzeme

HDPE

Min. Ortalama Kalinlik

0,21 mm

Çap

0,95 mm ± 0,1 mm

Renk (4 Çift)

Mavi, beyaz/mavi; turuncu, beyaz/turuncu; yesil, beyaz/yesil; kahverengi, beyaz/kahverengi

Ayirici

Malzeme

AÇIK

Sartname

Yari saydam 4,5 × 0,4 mm

Çekme Ipi

Malzeme

Polyester

Sartname

500D

Kilif

Malzeme

LSZH

Min. Ortalama Kalinlik

0,5 mm

Çap

6,0 mm ± 0,3 mm

Renk

Beyaz

Elektrik

Tek Bir Iletkenin Maksimum DC Direnci

8,7 Ω/100 m

Min. Yalitim Direnci

5000MΩ·km

Maksimum DC Direnç Dengesizligi

%2 (çift içi), %4 (çiftler arasi)

Dielektrik Dayanimi

1KV DC ile 1 dakika boyunca ariza yok

Bulasma

Karakteristik Empedans

100 ± 15Ω

Yakin Uç Çapraz Konusma

≥39,30 dB/100 m@250 MHz

Maksimum Zayiflama

34,8 dB/100 m@250 MHz

Geri Dönüs Kaybi

≥17,3 dB/100 m@250 MHz

Mekanik

Çekme Dayanimi

Kilif≥10 MPa, yalitim≥16 MPa

Kopma Uzamasi

Kilif≥%125, yalitim≥%300

Kurulum Bükme Yariçapi

>Dis kablo çapinin 8 kati

Kopma aninda iletkenin uzamasi

≥%10

Çevresel

Yalitimin Büzülmesi

≤%5

Yalitimin Renk Göçü Direnci

Göç yok

Yaslanma Sonrasi Kilif Çekme Dayanimi ve Kopma Uzamasi

≥8 MPa, ≥%100

Düsük Sicaklik Bükme Testi

Testten sonra çatlama olmadi

Isi Soku Testi

Testten sonra çatlama olmadi

Çalisma Sicakligi

–20°C ila +60°C (–4°F ila 140°F)

Kurulum Sicakligi

0°C ila +50°C (32°F ila 122°F)

Depolama Sicakligi ve Nem

–10°C ila +40°C (14°F ila 104°F), <%60 (RH)

Güvenlik

Dikey Yangin Yayilma Testi

IEC 60332-1-2 ile uyumlu

Ambalajlama

Kablo Uzunlugu

305,0 m (1000,66 ft) ± 1,5 m (4,92 ft)

Iç Karton Boyutlari

416,0 mm × 412,0 mm × 220,0 mm (16,38" × 16,22" × 8,66") (U × G × Y)

Paketleme Yöntemi

305,0 m (1000,66 ft) bir karton, 2 iç kartonlu bir karton

Net agirligi

≥10,5 kg (23,15 lb)

Brüt agirlik

≥11,5 kg (25,35 lb)

Uyumluluk

Yönetici Standartlari

Q/DXJ 067-2019, EN50575-2014

Sertifikasyon

Sertifikasyon

CPR Eca

Sanziman Özellikleri

(20°C'de 100 m) (68°F'de 328,08 ft)

Frekans (MHz)

Faz gecikmesi ≤ ns

IL ≤ dB

TCL≥ dB﹡

TCTL≥ dB﹡

SONRAKI ≥ dB

PS SONRAKI ≥ dB

1

n/s

n/s

50.0

35.0

n/s

n/s

4

552.0

4.0

44.0

23.0

66.3

63.3

8

547.0

5.6

41.0

16.9

61.8

58.8

10

545.0

6.4

40.0

15.0

60.3

57.3

16

543.0

8.1

38.0

10.9

57.2

54.2

20

542.0

9.0

37.0

9.0

55.8

52.8

25

541.0

10.1

36.0

7.0

54.3

51.3

30﹡

540.6

11.0

35.2

5.5

53.1

50.1

31.25

540.0

11.3

35.1

n/s

52.9

49.9

62.5

539.0

16.3

32.0

n/s

48.4

45.4

100

538.0

21.0

30.0

n/s

45.3

42.3

200

537.0

30.7

27.0

n/s

40.8

37.8

250

536.0

34.8

26.0

n/s

39.3

36.3

Frekans (MHz)

EL FEXT ≥ dB

PS EL FEXT ≥ dB

RL ≥ dB

Gecikme egriligi ≤ ns

Zc(Ω)

1

n/s

n/s

n/s

n/s

n/s

4

56.0

53.0

23.0

45.0

100±15

8

49.9

46.9

24.5

10

48.0

45.0

25.0

16

43.9

40.9

25.0

20

42.0

39.0

25.0

25

40.0

37.0

24.3

30﹡

38.5

35.5

23.8

31.25

38.1

35.1

23.6

62.5

32.1

29.1

21.5

100

28.0

25.0

20.1

200

22.0

19.0

18.0

250

20.0

17.0

17.3
